UD、WJ系列组合机

您的位置:首页 > 产品展示 > UD无级+WJ系列组合机 > UD、WJ系列组合机

UD、WJ系列组合机

UD、WJ系列组合机

品名:UD、WJ系列组合机
热门搜索:P系列行星减速机,K系列减速机,X系列摆线减速机,直角行星减速机

详细信息

    产品原理:摆线针轮减速机是依照少齿差行星传动原理,摆线针齿啮合实现减速的一种机械。

    摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个称为转臂的滚柱轴承,形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿相啮合,以组成齿差为一齿的内啮合减速机构,(为了减小摩擦,在速比小的减速机中,针齿上带有针齿套)。

    当输入轴带着偏心套转动一周时,由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为既有公转又有自转的平面运动,在输入轴正转周时,偏心套亦转动一周,摆线轮于相反方向转过一个齿从而得到减速,再借助W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。

公司主营:P系列行星减速机K系列减速机X系列摆线减速机直角行星减速机等。

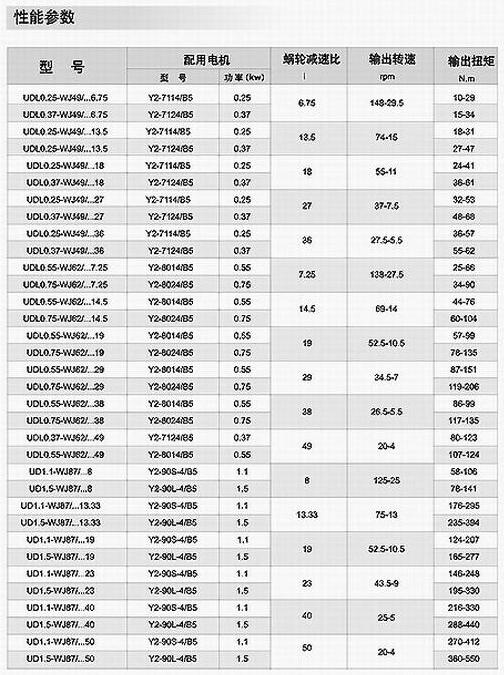

UD、WJ系列组合机技术参数:
1、输入功率:0.25KW-1.5KW
2、输出转矩:550N.m
3、输出转速范围(如配 四极电机):148-30rpm;74-15rpm;55-11rpm;37-8rpm;27-6rpm;20-4rpm;
138-28rpm;69-14rpm;52-11rpm;34-7rpm;125-25rpm;75-13rpm;43-9rpm


UD、WJ系列组合机产品特征:
1、采用行星锥盘调速与蜗轮减速组合,实现低速无级变速。
2、高强度,能频繁正反转,耐冲击,性能可靠。
3、运行平稳,噪音低,寿命长。

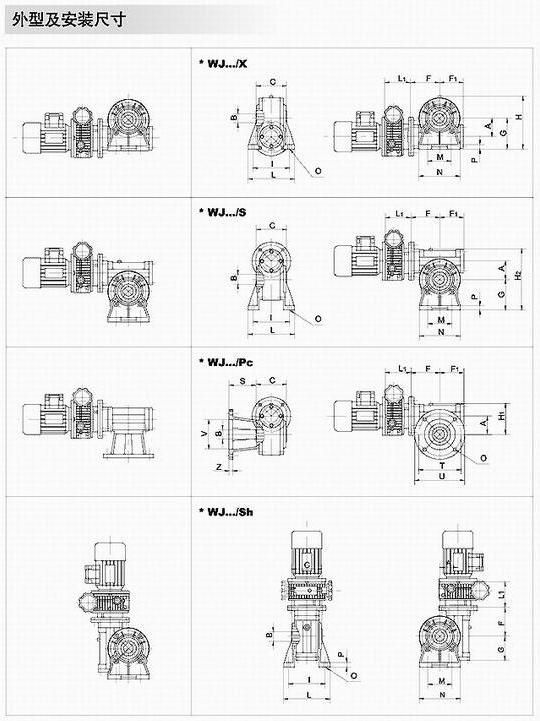

UD、WJ系列组合机1
UD、WJ系列组合机2

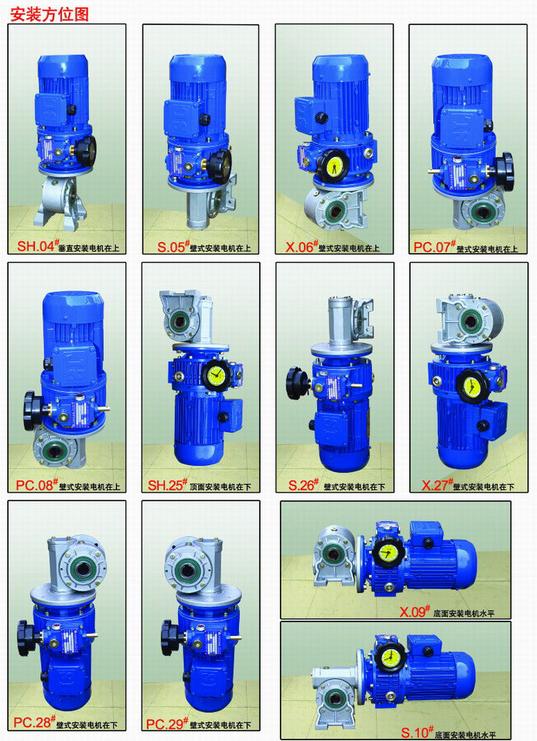

UD、WJ系列组合机3
